3D打印小批量生產廠家
全國統一服務熱線：
400 8258 328

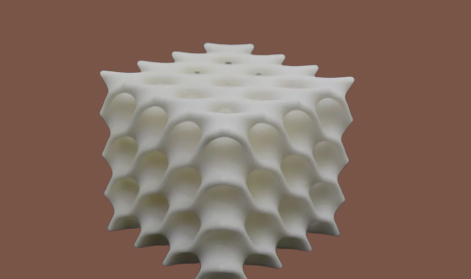

光敏樹脂GenL是一種具備精確和耐久特性的類ABS的立體光造型樹脂。
用GenL樹脂制造的部件的耐久性長達6.5個月以上。
主要的加工工藝有：FDM熔積成型 光固化成型法。
1：材料性能
典型特點
1、更長的實際使用期限和需要極小的部件修飾；
2、在潮濕環境中具有更好的強度及尺寸保持特性；
3、中等粘度的液態樹脂，確保其更容易涂層以及清洗部件和機器；
典型優點
1、卓越的可加工性；
2、華麗的白色外觀；
3、更少的部件完成時間；
4、低收縮和優異的耐黃變性；
5、對于真空鑄造部件的高質量控制；
6、能夠建造精確和高韌性的部件并提高了部件的尺寸穩定性；
2：應用場景
GenL可應用于于汽車，醫療，消費電子等工業領域的母模，概念模型，一般部件，功能性部件的制作。
3：材料特性
測試項目 | 測試方法 | 數值 |
90分鐘紫外固化 | ||
硬度,Shore D | ASTM D 2240 | 87 |
彎曲模量，Mpa | ASTM D 790 | 2,592-2,675 |
彎曲強度，Mpa | ASTM D 790 | 70-75 |
拉伸模量，MPa | ASTM D 638 | 2,599-2,735 |
拉伸強度，MPa | ASTM D 638 | 39-56 |
斷裂延長率 | ASTM D 638 | 13 -20% |
泊松比 | ASTM D 638 | 0.4-0.43 |
缺口沖擊強度，J/m | ASTM D 256 | 35- 45 |
熱變形溫度，℃ | ASTM D 648 @66PSI | 62 |
玻璃化轉變溫度，℃ | DMA，E”peak | 73 |
熱膨脹系數,/℃ | TMA(T<Tg) | 95*E-6 |
密度, g/cm3 | 1.16 | |
介電常數60 Hz | ASTM D 150-98 | 4.6 |
介電常數1 kHz | ASTM D 150-98 | 3.9 |
介電常數1 MHz | ASTM D 150-98 | 3.6 |
絕緣強度kV/mm | ASTM D 1549-97a | 14.9 |
Copyright ? 2014-2020 精速三維 All Rights Reserved 備案號:粵ICP備18153175號-1
